Pilote hincado frente a tornillo de tierra: Cómo elegir la cimentación adecuada para sistemas de montaje solar en el suelo
Respuesta rápida / Veredicto de expertos: La cimentación óptima para una estructura fotovoltaica montada en el suelo depende enteramente de un informe geotécnico del suelo. Los pilotes hincados (postes de acero clavados) son la opción más rápida y rentable para suelos cohesivos y libres de rocas, como la arcilla. Los tornillos de tierra ofrecen una resistencia superior contra la succión en terrenos sueltos, arenosos o con muchas rocas. Los lastres de hormigón se reservan para terrenos industriales abandonados o vertederos donde la perforación del suelo está estrictamente prohibida. Ajustar la cimentación a su perfil de suelo es fundamental para garantizar la vida útil de 25 años de su estructura de soporte fotovoltaico.
Cuando los desarrolladores se quedan sin espacio disponible en las azoteas, recurren a terrenos abiertos. Mientras que un soporte solar para cubierta plana lastrada se basa en la arquitectura existente del edificio para su soporte, una granja solar montada en el suelo debe anclarse directamente en la tierra. Esto introduce una variable compleja que los instaladores de cubiertas nunca enfrentan: la geología impredecible.
Como fabricante mundial de ingeniería estructural, Xiamen Sunforson Power Co., Ltd comprende que una estructura solar es tan resistente como su cimentación. Si la cimentación falla bajo fuertes vientos ascendentes o erosión del suelo, todo el sistema de megavatios colapsa. En esta guía técnica detallada, evaluamos los tres métodos principales de cimentación para ayudar a las empresas EPC a especificar la base correcta para su próximo proyecto a escala de servicios públicos.

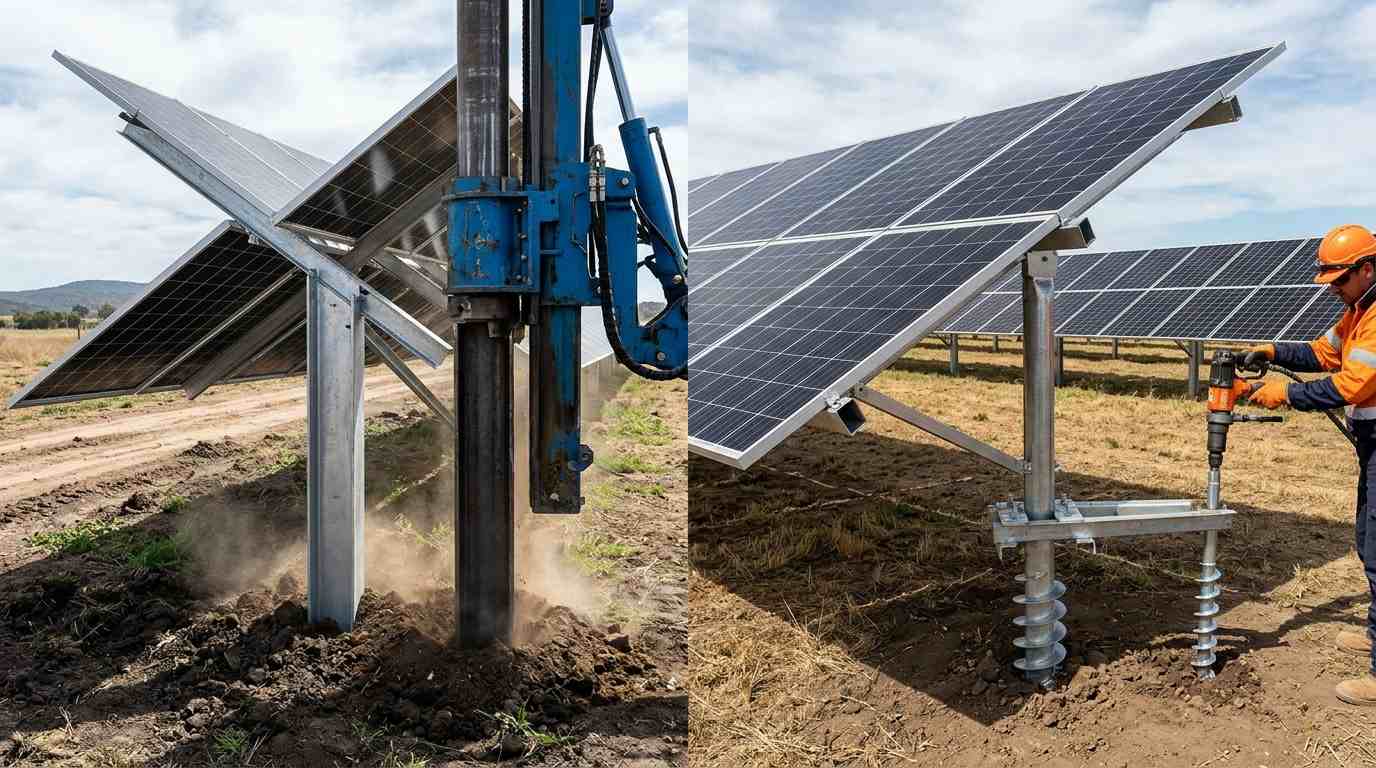

Sistema de montaje en suelo SunRack que utiliza pilotes hincados de acero galvanizado en caliente
1. Cimentaciones de pilotes hincados (postes de acero clavados)
Los pilotes hincados (normalmente perfiles de acero en canal C, canal U o viga H) se clavan fuertemente en el suelo utilizando máquinas de martilleo hidráulico especializadas. Debido a que no requieren vertido de hormigón ni excavación de tierra, son el estándar indiscutible de la industria para despliegues solares masivos.
- Condiciones ideales del suelo: Suelos cohesivos como arcilla densa, marga y terrenos agrícolas con un mínimo de rocas subsuperficiales. El suelo debe tener una "capacidad de fricción" suficientemente alta para agarrarse a los lados del poste de acero hincado y evitar la elevación por el viento.
- Velocidad de instalación: Extremadamente alta. Una cuadrilla capacitada que opera una máquina hincadora de pilotes hidráulica puede instalar cientos de postes por día, lo que la convierte en la solución más rentable para un sistema de montaje solar en el suelo a escala de servicios públicos.
- Requisitos anticorrosión: Debido a que el acero se asienta directamente en suelo húmedo y potencialmente ácido, debe tratarse con una capa pesada de galvanización en caliente (mínimo de 65μm a 85μm) para evitar la oxidación estructural durante su vida útil de diseño de 25 años.
2. Cimentaciones de tornillos de tierra (pilotes helicoidales)
Un tornillo de tierra funciona exactamente como su nombre lo indica: es un tornillo de acero galvanizado masivo que se introduce en la tierra mediante maquinaria hidráulica rotativa. Las grandes roscas helicoidales se bloquean físicamente en las capas del suelo, proporcionando un agarre mecánico excepcional.
- Condiciones ideales del suelo: Suelos sueltos y arenosos donde un pilote hincado liso se saldría fácilmente, o terrenos rocosos donde un pilote martillado se doblaría y fallaría. La acción rotativa del tornillo puede navegar a través de rocas más pequeñas y fijarse de forma segura en roca fracturada.
- Resistencia a la elevación y a las heladas: Los tornillos de tierra ofrecen una resistencia muy superior tanto a la elevación por viento como al levantamiento por heladas. Las bridas helicoidales anclan el poste muy por debajo de la línea de congelación, evitando que el suelo congelado empuje la cimentación fuera del terreno durante los inviernos duros.
- Versatilidad: Los tornillos de tierra son increíblemente adaptables. No solo se utilizan para campos abiertos, sino que también son la cimentación preferida para una estructura impermeable de marquesina solar comercial elevada cuando el vertido de hormigón tradicional resulta demasiado perturbador para un estacionamiento activo.
3. Cimentaciones de hormigón (bases vertidas o in situ)
En ciertos escenarios, perforar la tierra es físicamente imposible o legalmente prohibido. Las cimentaciones de hormigón utilizan una masa pura para mantener la estructura solar en su lugar.
- Condiciones ideales del sitio: Terrenos industriales abandonados, vertederos sellados, sitios industriales contaminados (donde la EPA prohíbe penetrar la membrana del suelo) o roca madre sólida donde el hincado de pilotes es imposible.
- Desventajas: Verter hormigón requiere una preparación inmensa del terreno, tiempo de fraguado, un uso elevado de agua y una logística masiva. Esto aumenta drásticamente tanto la huella de carbono del proyecto como los costos totales de mano de obra EPC. Por lo general, se evita a menos que sea obligatorio por motivos geológicos o legales.
Matriz de ingeniería: Cimentación frente a geología
| Tipo de cimentación | Mejor condición del suelo | Velocidad de instalación | Capacidad de resistencia a la extracción |
|---|---|---|---|
| Pilote hincado (perfil C/U) | Arcilla cohesiva, marga, tierra agrícola | Muy rápido (menor costo de mano de obra) | De moderada a alta (depende de la profundidad) |
| Tornillo de tierra | Arena, grava, suelo rocoso y suelto | Rápido (requiere equipo rotativo) | Extremadamente alta |
| Lastre de hormigón | Vertederos sellados, roca madre sólida | Lento (requiere tiempo de fraguado) | Alta (basada estrictamente en el peso de la masa) |
Preguntas frecuentes (FAQ) para desarrolladores de sitios
P1: ¿Cómo sé qué cimentación necesita realmente mi proyecto?
Nunca adivine. Las empresas EPC deben encargar un informe geotécnico localizado (análisis de suelo). El equipo de ingeniería de Sunforson revisará los valores N (densidad del suelo), los niveles freáticos y la corrosividad del suelo de este informe para recomendar científicamente el sistema de cimentación más seguro y económico para su sitio específico.
P2: ¿Qué es una "prueba de arranque"?
Antes de ejecutar una instalación completa de megavatios, una prueba de arranque consiste en hincar unos pocos pilotes o tornillos de muestra en el sitio del proyecto y utilizar maquinaria hidráulica para intentar extraerlos físicamente. Esto confirma la resistencia física exacta de su suelo, lo que permite a nuestros ingenieros optimizar la longitud de los pilotes y ahorrarle costos de material.
P3: ¿Puede Sunforson suministrar tanto pilotes hincados como tornillos de tierra?
Sí. SunRack Los sistemas de montaje solar son sumamente versátiles. Fabricamos y suministramos postes de acero C/U galvanizados en caliente para trabajos pesados, tornillos de tierra con brida de varias longitudes y las correspondientes estructuras de soporte superiores de aluminio o acero altamente premontadas.
Base su inversión solar en una ingeniería sólida
Una elección incorrecta de la cimentación puede provocar un fallo estructural devastador. Confíe en Sunforson para ofrecer cálculos de ingeniería basados en datos y componentes de montaje robustos adaptados perfectamente a su entorno geológico.
